안녕하세요, 오픈스택 주식회사입니다.

​

오늘은 제품을 보유하고 계시거나 구매 예정이신 분들에게 도움이 되고자,

ATEM Mini 전원과 HDMI 비디오 소스, 마이크, 컴퓨터 연결 방법 등에 대한 설명을 통해

온라인 방송 시작에 필요한 기본 사항을 ATEM mini 매뉴얼을 토대로 안내드리고자 합니다.

​

​

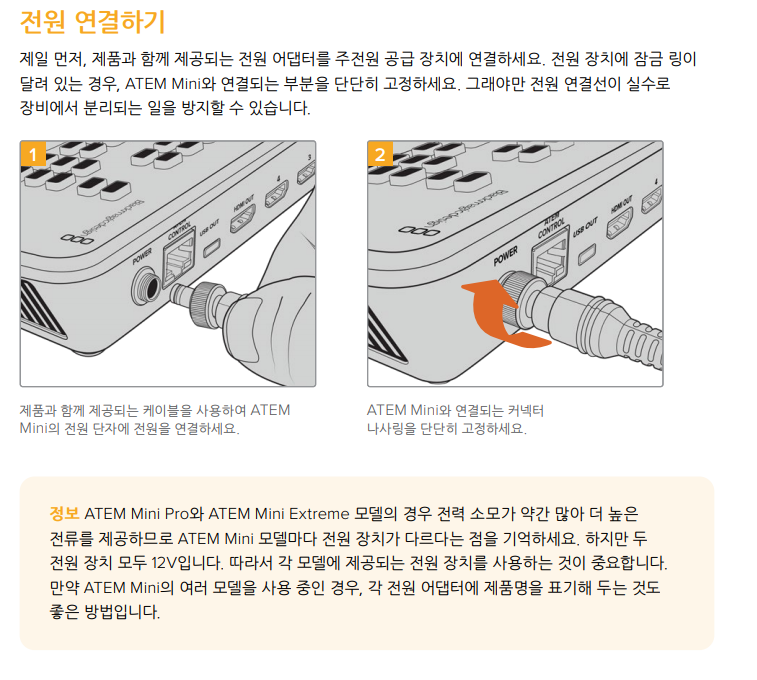

1. 전원 연결하기

• 제일 먼저, 하기 이미지를 참고하시어 전원 어댑터를 주전원 공급 장치에 연결해 주세요.

​

2. 비디오 소스 연결하기

• HDMI 소스를 최대 4개까지 입력이 가능합니다.
• 카메라 등의 HDMI 소스를 하기 이미지를 참고하시어 HDMI 입력 단자 부에 연결해 주세요.

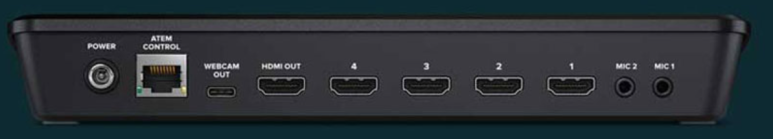

ATEM mini 기기 뒷면부 이미지

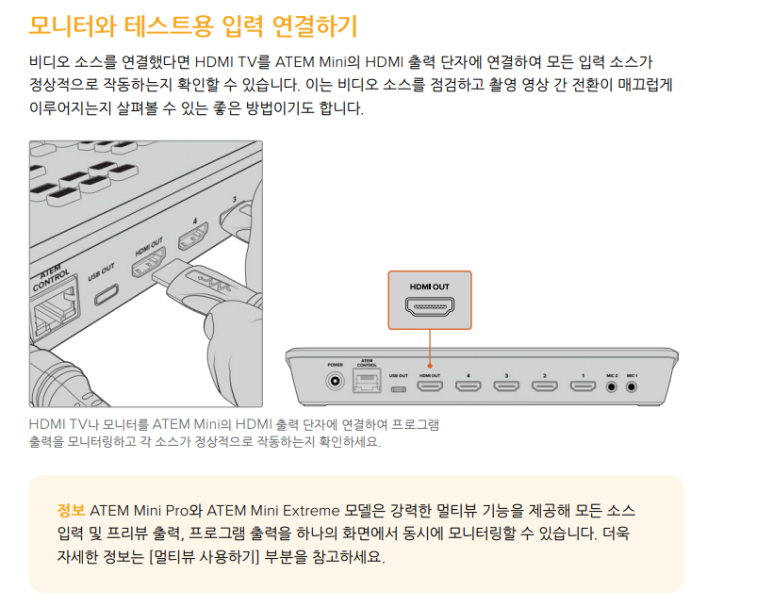

3. 모니터와 테스트용 입력 연결하기

• 비디오 소스(HDMI)를 입력단자와 연결했다면, HDMI 출력(out) 단자와 HDMI TV를 연결하여 입력 소스가 정상적으로 작동하는지 모니터링이 가능합니다.

* 단, ATEM mini는 멀티뷰 기능은 없으므로 멀티뷰 기능이 필수로 필요하신 경우에는 ATEM mini PRO, ATEM mini Extreme 제품 사양을 확인하시어 사용하십시오.

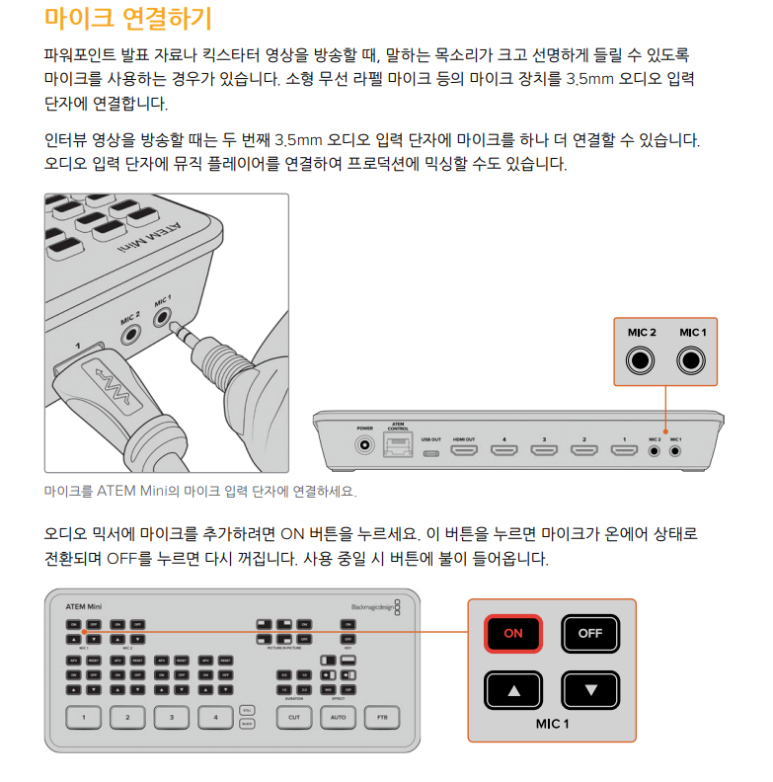

4. 마이크 연결하기

• 소형 무선 마이크 등의 마이크 장치를 사용하는 경우, 3.5mm 오디오 입력 단자에 연결합니다.
• 최대 2개까지 입력 가능합니다.

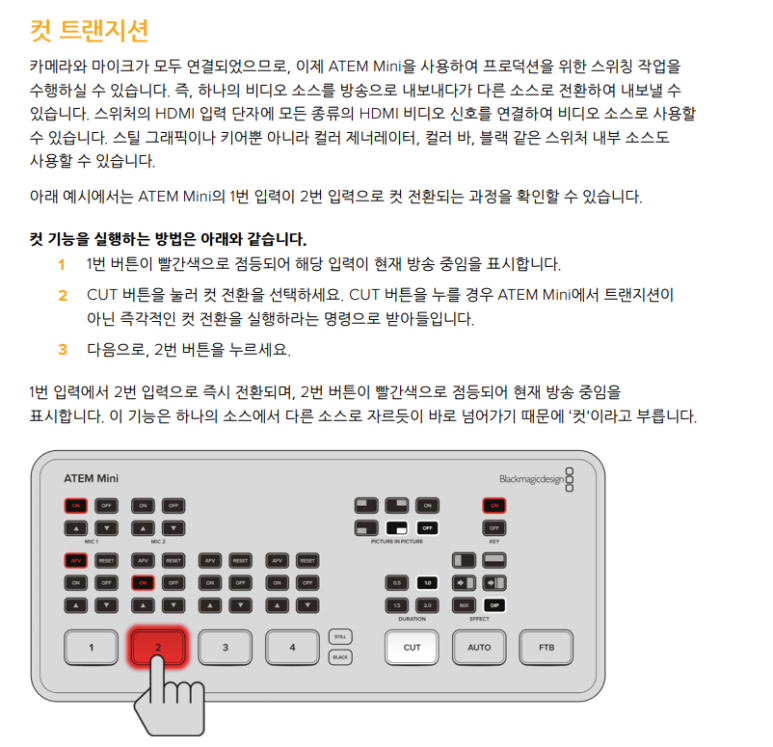

5. 컷 트랜지션

• 카메라와 마이크가 모두 연결되었으면, ATEM mini를 사용하여 프로덕션을 위한 스위칭 작업이 가능합니다.
• 4개의 입력 소스를 모두 사용하는 경우, 자유로운 컷 전환이 가능합니다.

예)) 1번 화면(정면 촬영) -> 2번 화면(측면 촬영)으로 전환하고 싶은 경우,

① 1번 버튼이 빨간색으로 점등되어 해당 입력 소스(1번)가 현재 방송 중임을 알 수 있습니다.

② CUT 버튼을 눌러 컷 전환을 선택합니다.

③ 2번 버튼을 선택합니다.

④ 1번 입력에서 2번 입력으로 즉시 전환되며, 2번 버튼이 빨간색으로 점등됩니다.

​

다음 게시글은 Skype 또는 Zoom에 연결하기, 프로덕션 전환하기 방법에 대하여 안내드리도록 하겠습니다.

​

​

---

​
